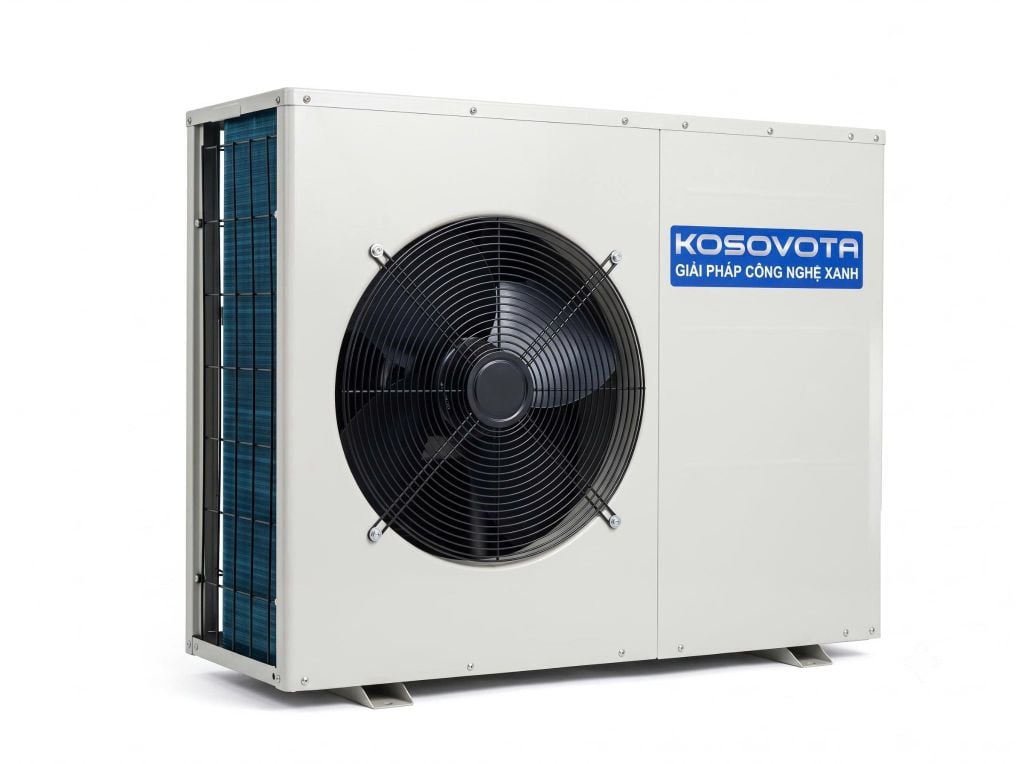

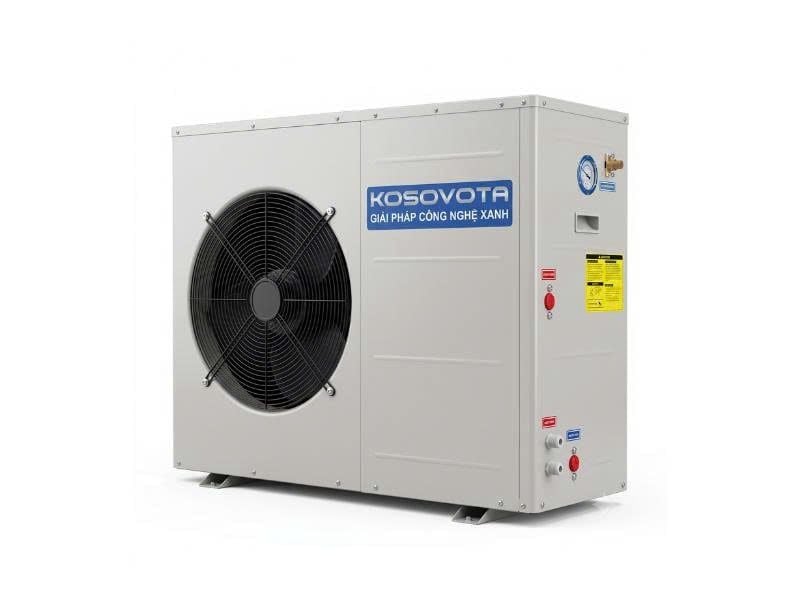

Máy bơm nhiệt Kosovota KSV-TM12

Nguyên lý hoạt động của dòng bơm nhiệt thương mại

Cục nóng đặt ngoài trời lấy nhiệt từ không khí và đun nước theo vòng tuần hoàn: bơm đưa nước từ đáy bồn qua bộ trao đổi nhiệt của máy, nước nóng lên rồi trở về đỉnh bồn. Máy tự chạy khi nước trong bồn nguội dưới mức cài đặt và tự dừng khi đủ nhiệt, nên bồn luôn sẵn nước nóng cho giờ cao điểm.

• Môi chất phía áp cao (nóng)
• Môi chất phía áp thấp (lạnh)
• Nước nóng
• Nước lạnh
• Không khí
• Tín hiệu điều khiển

1. 1Dàn bay hơi và quạt. Hút nhiệt từ không khí ngoài trời; máy làm việc trong dải −15°C đến 43°C, máy nén tạm dừng khi ngoài trời từ −9°C trở xuống.
2. 2Máy nén. Nén môi chất lên nhiệt độ cao, là bộ phận tiêu thụ điện chính của máy.
3. 3Bộ trao đổi nhiệt nước. Môi chất nhả nhiệt cho dòng nước đi qua, nước ra tới 60°C.
4. 4Van tiết lưu điện tử và van 4 ngả. Van tiết lưu hạ áp suất để môi chất nguội đi trước khi vào dàn bay hơi. Van 4 ngả đảo chiều môi chất để xả băng dàn bay hơi khi trời lạnh ẩm; lúc xả băng máy tạm ngừng làm nóng nước.
5. 5Bơm tuần hoàn. Đưa nước từ đáy bồn qua máy rồi trả về đỉnh bồn. KSV-TM12 tích hợp sẵn bơm trong máy; KSV-TM18T dùng bơm rời.
6. 6Bồn bảo ôn inox SUS304 300–5.000 L. Kín áp lực, bảo ôn PU 50 mm, trữ nước nóng cho nhiều điểm dùng cùng lúc.
7. 7Cảm biến nhiệt độ bồn. Khi nước trong bồn nguội tới mức cài đặt trừ độ vi sai, bơm tuần hoàn chạy trước khoảng 10 giây rồi máy nén khởi động; đủ nhiệt thì tự dừng.
